Gauge 패널

Gauge는 현재값이 기준 범위 안에서 어느 위치인지 보여줍니다. 단일 값의 상태를 빠르게 판단해야 할 때 사용합니다.

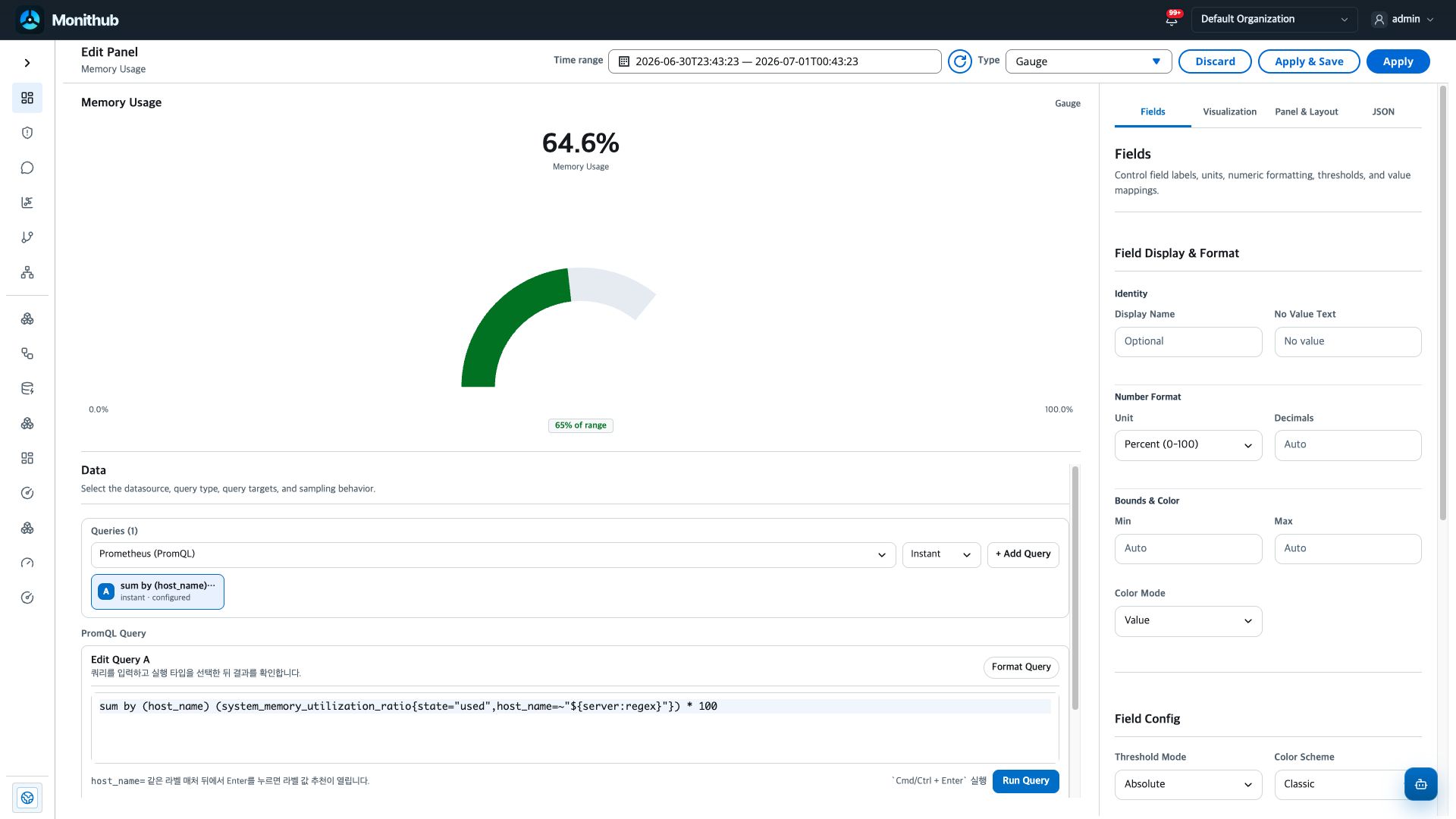

Data

Data에서는 gauge에 들어갈 값을 하나의 대표값으로 만들 수 있는지 확인합니다. 여러 series가 남으면 reducer가 어느 값에 적용되는지 혼란스러울 수 있습니다.

설정	역할
Query type	현재 상태만 보면 Instant, 최근 구간 대표값이면 Range를 사용합니다.
Run Query	결과가 하나의 series로 줄어드는지 확인합니다.
Legend Format	여러 series가 남을 수 있다면 대표값 이름을 명확히 둡니다.

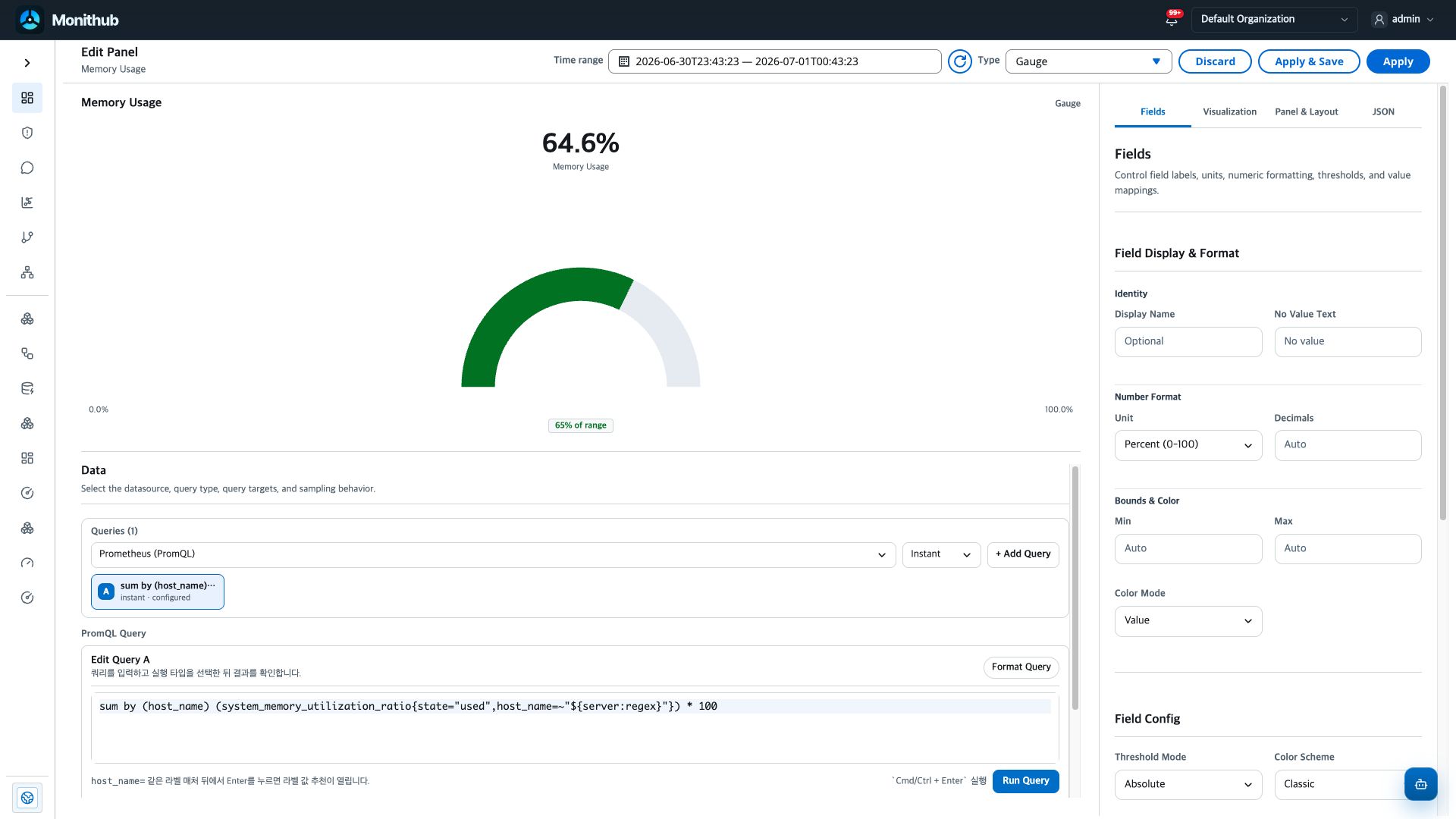

Fields

Fields에서는 gauge의 범위와 색상 기준을 맞춥니다. Gauge는 Min, Max, threshold가 화면 의미를 거의 결정합니다.

설정	역할
Unit / Decimals	중앙 값과 gauge tick의 기본 단위입니다.
Min / Max	gauge 시작/끝 범위입니다.
Threshold Steps	warning/critical 색상 구간입니다.
Value Mappings	특수 상태값을 텍스트로 바꿀 때 사용합니다.

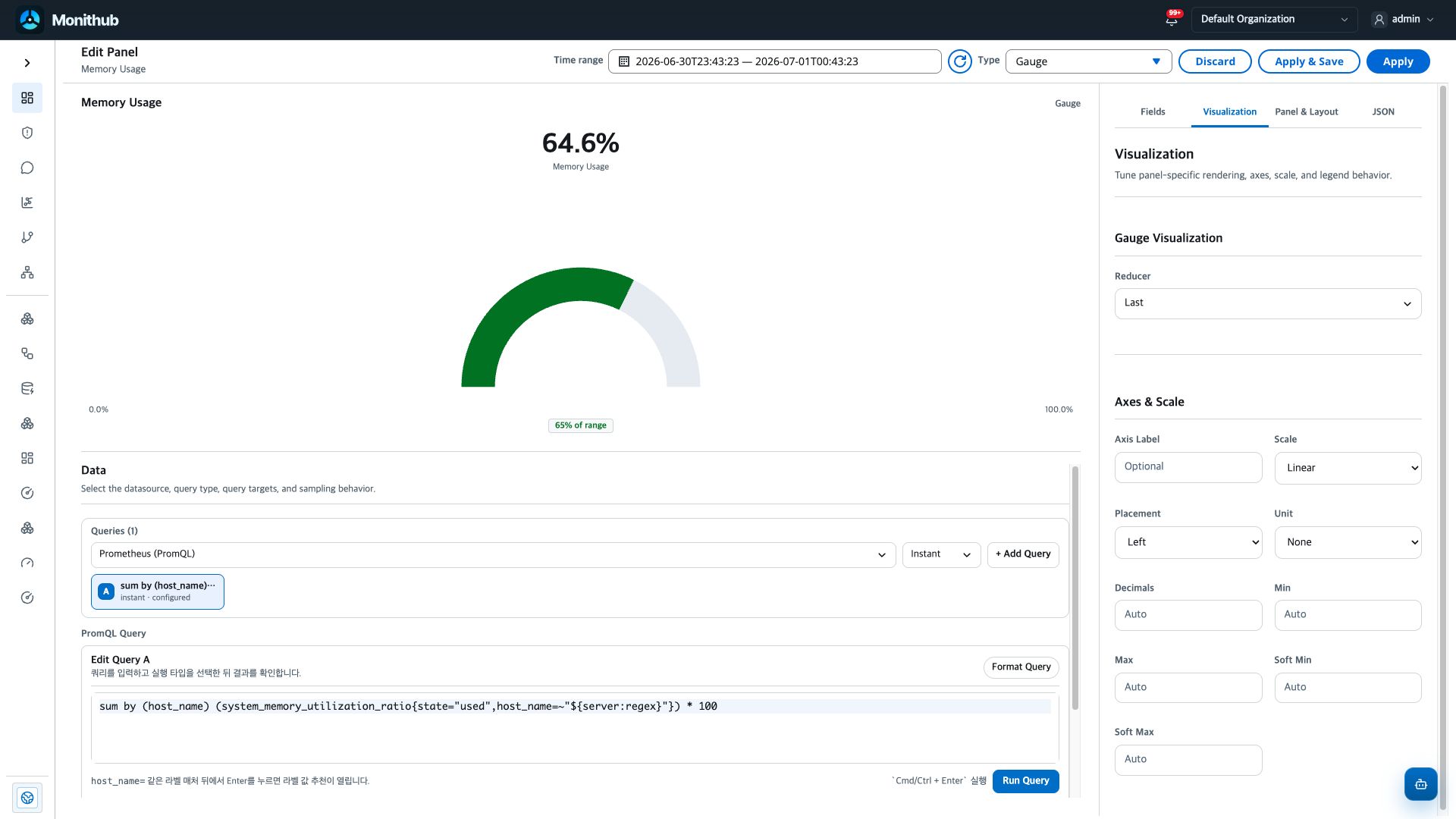

Visualization

Visualization에서는 어떤 대표값을 gauge에 올릴지 정합니다. 범위와 색상은 Fields, 축 단위는 Axes & Scale과 함께 확인합니다.

설정	역할
Reducer	Last, Mean, Sum, Min, Max 중 gauge에 표시할 대표값을 선택합니다.
Axes & Scale	axis unit, min/max, scale을 조정합니다.
Fields Min / Max	gauge 범위와 색상 판단 기준으로 함께 작동합니다.

확인 순서

Data에서 단일 값으로 줄어드는지 확인하고, Fields에서 min/max와 threshold를 맞춘 뒤, Visualization의 reducer를 확정합니다.
