Scatter 패널

Scatter는 각 row를 하나의 점으로 표시합니다. trace duration, request size, latency outlier처럼 개별 관측치가 중요할 때 적합합니다.

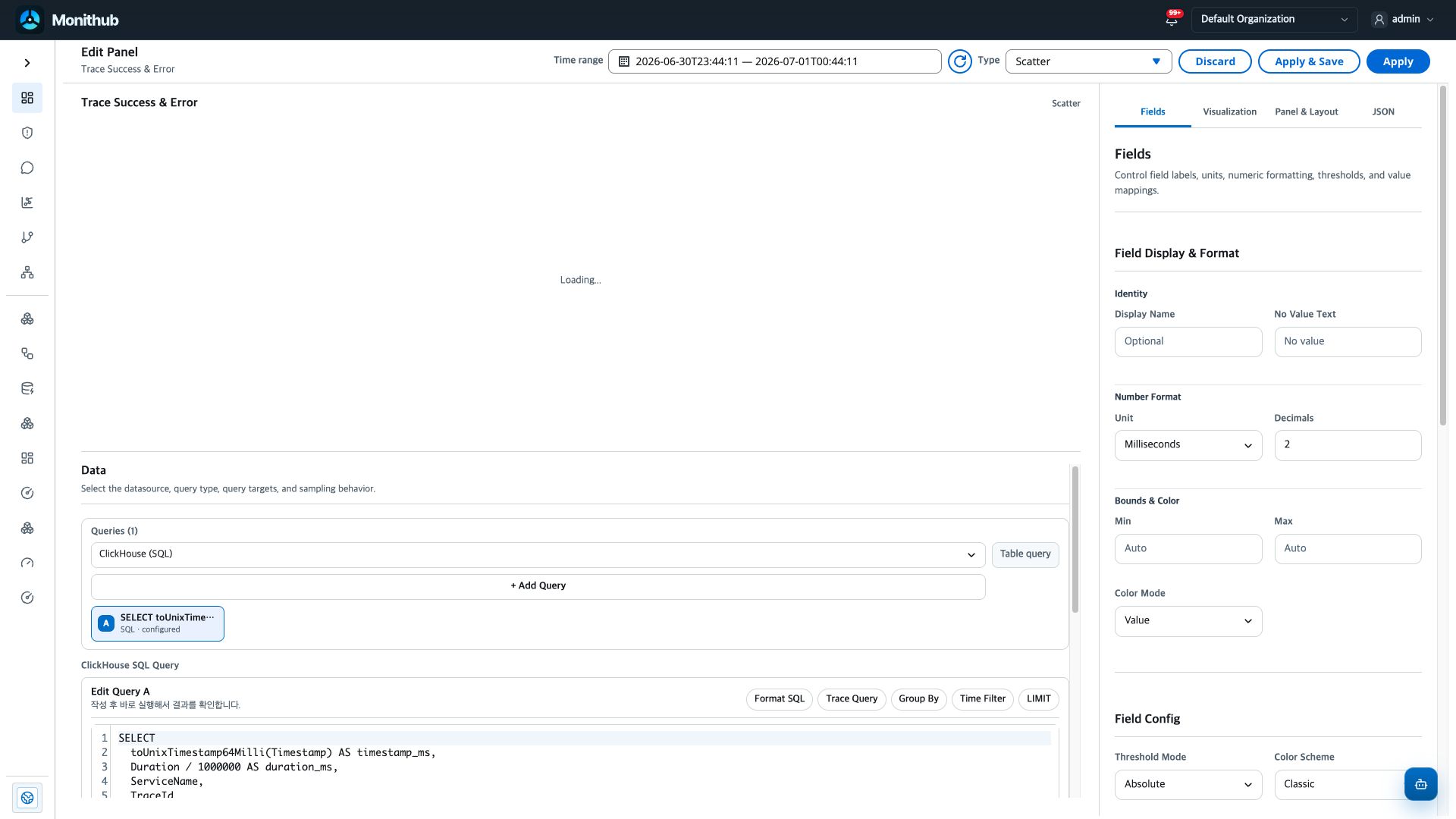

Data

Data에서는 한 row가 한 trace, 요청, 이벤트 같은 하나의 관측치가 되도록 query를 구성합니다.

설정	역할
Datasource	trace duration과 request size 같은 행 단위 데이터는 ClickHouse SQL과 잘 맞습니다.
Query type	ClickHouse는 table query로 동작합니다.
Query Sampling	점이 너무 많을 때 max points와 spike preserve를 조정합니다.
Run Query	x/y field가 있고 y field가 숫자인지 확인합니다.

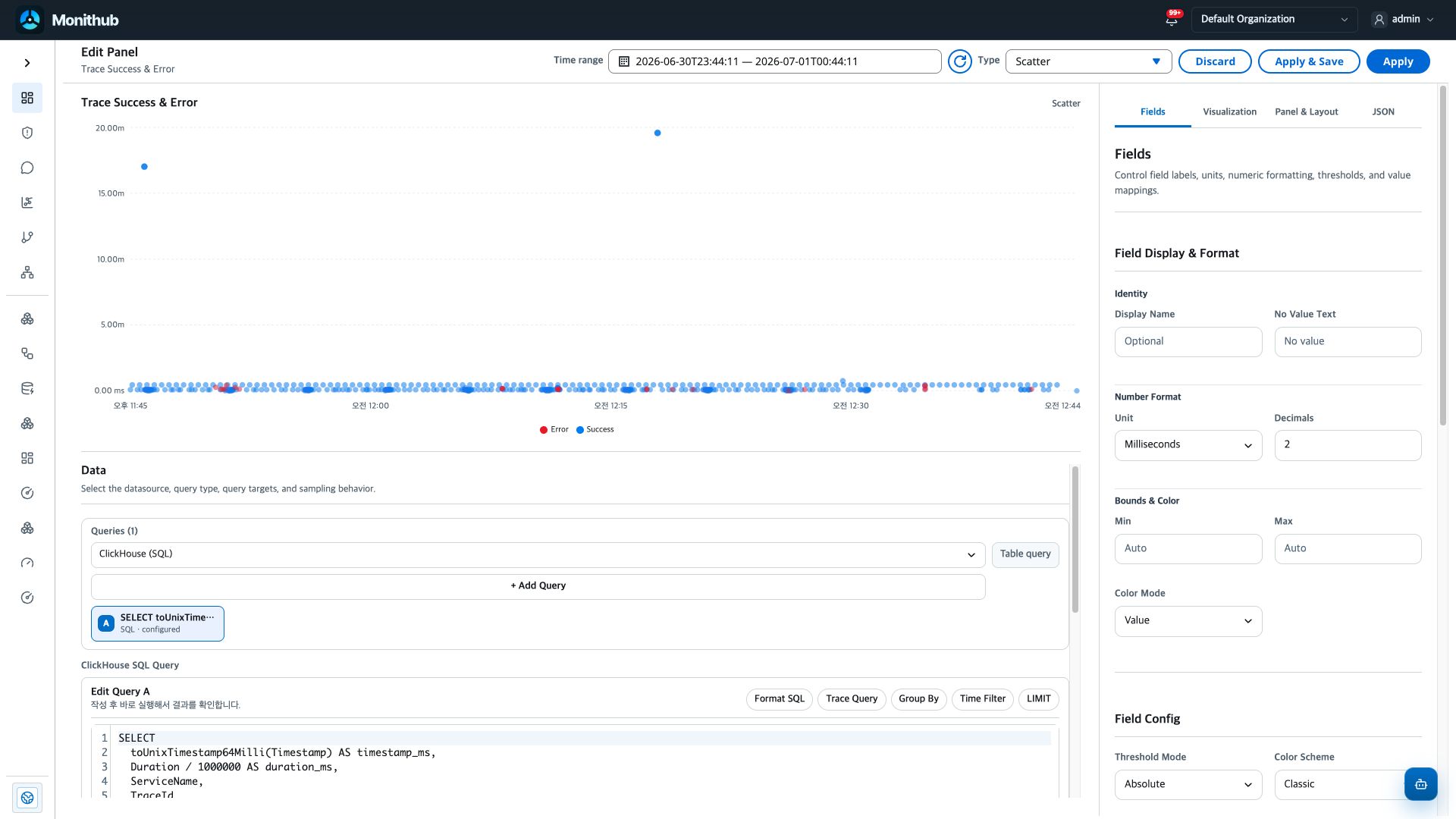

Fields

Fields에서는 y값 tooltip과 축 해석 기준을 맞춥니다. duration이면 ms, size면 bytes처럼 단위를 먼저 정리합니다.

설정	역할
Unit / Decimals	y값 tooltip과 축 단위의 기본 기준입니다.
Min / Max	y축 범위와 outlier 표시를 조정합니다.
Threshold Steps	점 색상이나 상태 해석 기준으로 쓸 수 있습니다.
Value Mappings	상태값을 tooltip에서 사람이 읽는 문구로 바꿉니다.

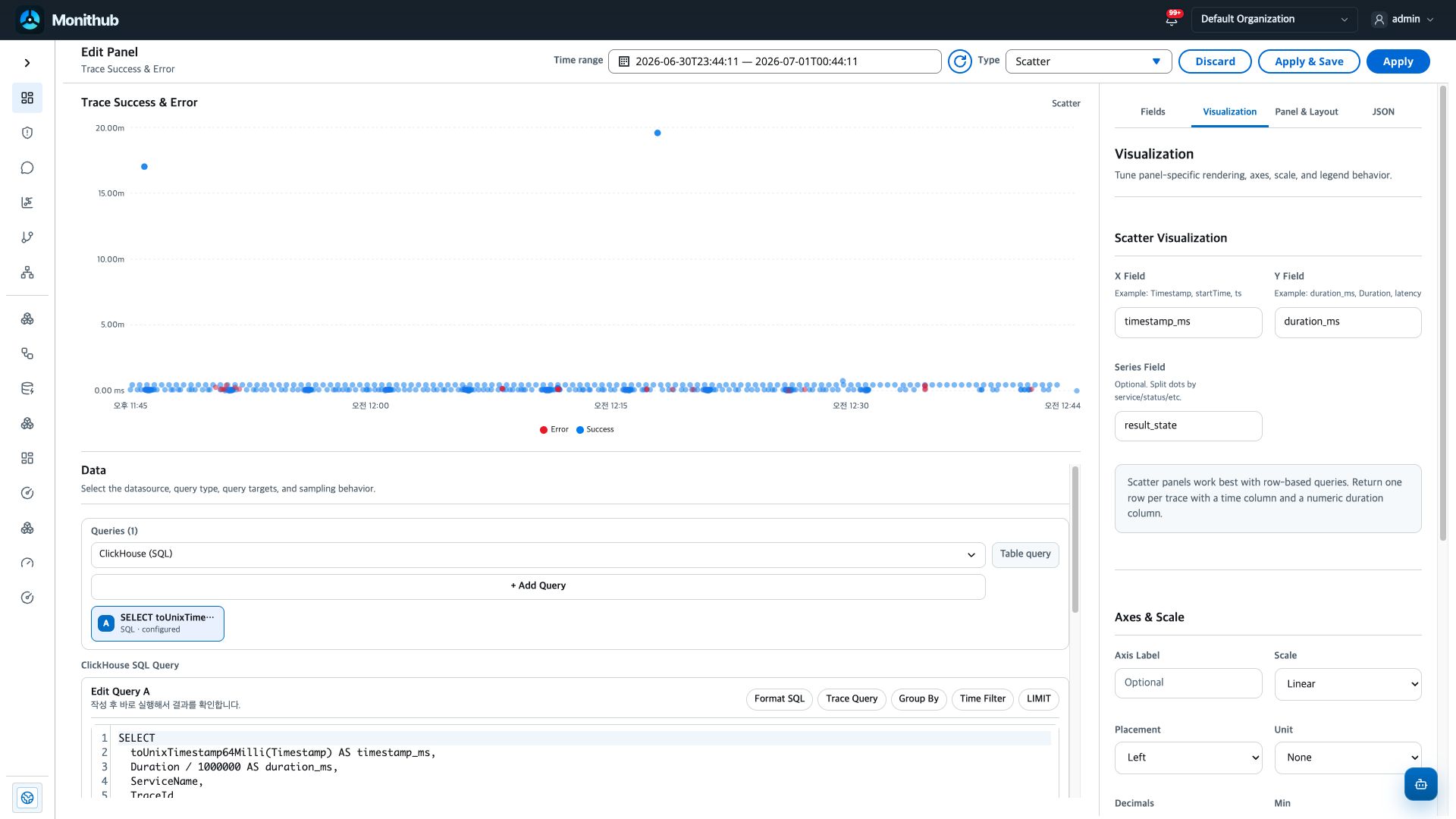

Visualization

Visualization에서는 row의 어떤 column을 점의 좌표와 그룹으로 쓸지 정합니다.

설정	역할
X Field	x축 field입니다. 예: Timestamp, startTime, ts
Y Field	y축 numeric field입니다. 예: duration_ms, Duration, latency
Series Field	점 색상/그룹을 나눌 field입니다. 예: ServiceName, status
Axes & Legend	축 label, scale, legend 표시 여부를 조정합니다.

확인 순서

Data에서 row grain과 x/y field를 확인하고, Fields에서 y값 단위를 맞춘 뒤, Visualization에서 field mapping을 지정합니다.
